Задача
Задача 4. СФУ
Дата сдачи: Ноябрь 2012
Задача 4

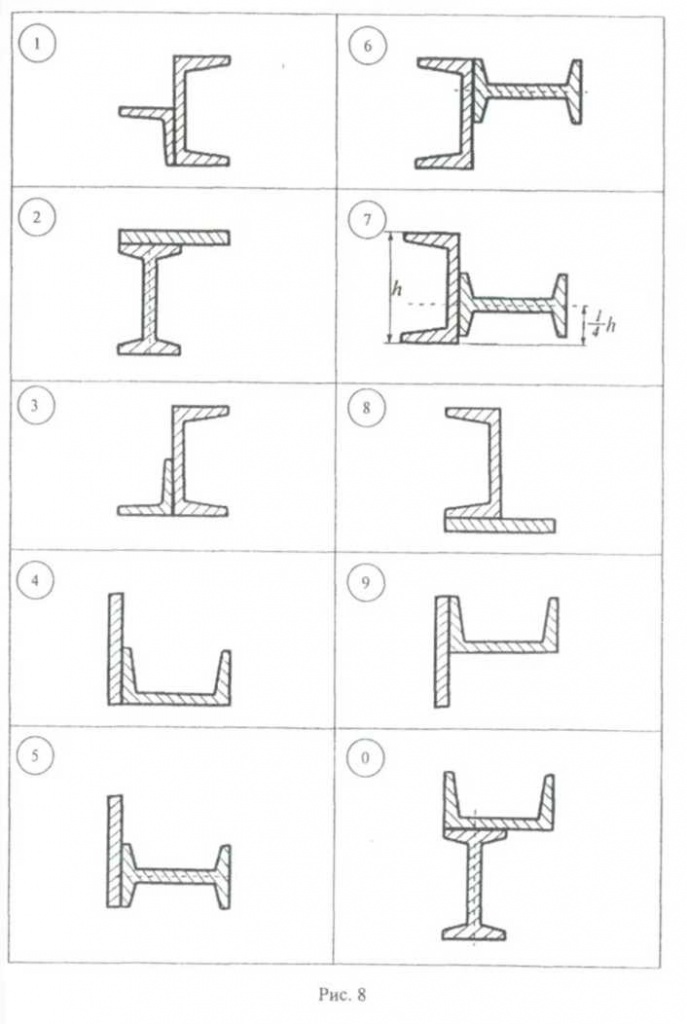

Для заданного поперечного сечения (рис. 8), состоящего из двух частей, требуется найти положение главных центральных осей и значения главных центральных моментов инерции. Исходные данные взять из табл. 6.
Порядок расчёта
1. Выписать из сортамента геометрические характеристики для двутавра, швеллера и уголка, а для полосы - рассчитать по формулам.
2. На миллиметровой бумаге вычертить схему сечения с соблюдением масштаба, указать все размеры в числах и оси.
3. Найти общую площадь сечения.
4. Установить положение его центра тяжести.
5. Определить осевые и центробежный моменты инерции сечения относительно осей, проходящих через центр тяжести (параллельно полкам).
6. Определить угол наклона главных осей U и V к центральным осям. Вычертить главные центральные оси на расчетной схеме.
7. Вычислить моменты инерции относительно главных центральных осей и проверить правильность вычислений.
Таблица 6
|
