Задание С2

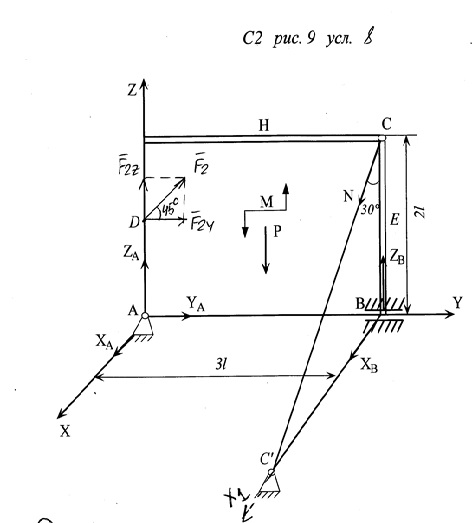

Однородная прямоугольная плита весом Р= 3 кН со сторонами АВ = 31, ВС = 2l закреплена в точке А сферическим шарниром, а в точке В цилиндрическим шарниром (подшипником) и удерживается в равновесии невесомым стержнем СС´. На плиту действуют: пара сил с моментом М = 6 кНм, лежащая в плоскости плиты, и сила, величина, направление и точка приложения которой указаны в таб. С2. При этом сила F1 лежит в плоскости, параллельной XY, а сила F2 – в плоскости, параллельной YZ. Точка приложения силы находиться в серединах сторон плиты.
Определить реакции связей плиты в точках А, В и С. При расчетах принять l = 0,8 м.
