Задача

Задача 17, контрольная работа № 2


Дата сдачи: Сентябрь 2011

Задача № 17

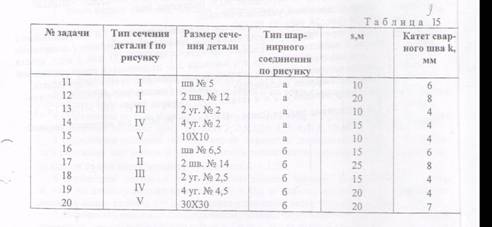

Шарнирное соединение стержней 1 и 4 осуществлено с помощью пальца 3 через промежуточную накладку 2, приваренную к стержню 1 фланговыми швами. Стержень 1 выполнен из стального проката – швеллера (1 или 2 шт.), уголка (2 или 4 шт.) или квадрата; стержень 4 и накладка 2 – из полосовой стали одинаковой толщины s, ширина которой не задана и определению не подлежит. Требуется определить: а) длину нахлеста l сварного соединения; б) диаметр d пальца шарнирного соединения. Для материала деталей l, 2, и 4 (сталь Ст3) принять [σр] = 160 МПа и [σсм] = 250 МПа; для материала пальца (сталь 45) [τср] = 90 МПа; для материла сварного шва [τ3ср] = 100 МПа.
