Курсовая Изоляция и перенапряжения. Вариант - 05 в Политех, Технические и естественные. Купить за 900.00 руб в Красноярске.

900.00 руб

Курсовая

Изоляция и перенапряжения. Вариант - 05 в Политех


Дата сдачи: Май 2012


КОНТРОЛЬНАЯ РАБОТА

ДИСЦИПЛИНА: Изоляция и перенапряжения

Вариант - 05

СОДЕРЖАНИЕ

ЗАДАНИЕ 1   3
ЗАДАНИЕ 2  7
ЗАДАНИЕ 3   16
ЗАДАНИЕ 4  24
СПИСОК ЛИТЕРАТУРЫ  31

ЗАДАНИЕ 1

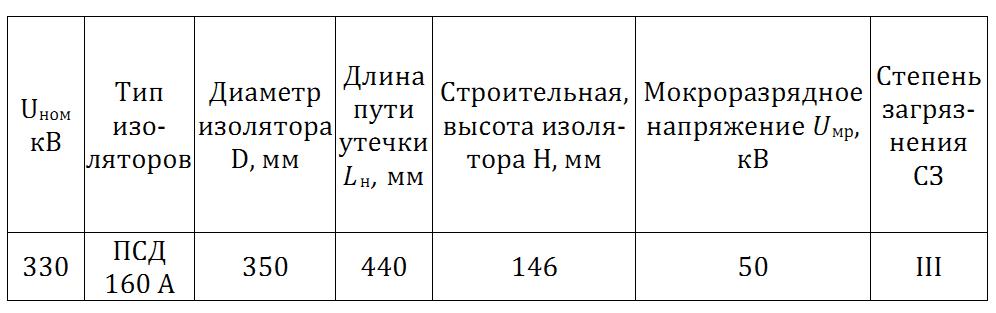

Определить число изоляторов в поддерживающей гирлянде. Резуль-
тат расчётов сравнить с рекомендуемым. Исходные данные приведены в
табл. 1. Подвесные стеклянные изоляторы ПСВ имеют увеличенный вылет
ребра, а изоляторы ПСД имеют двухкрылую конструкцию.
Таблица 1
Новый рисунок.JPG
ЗАДАНИЕ 2

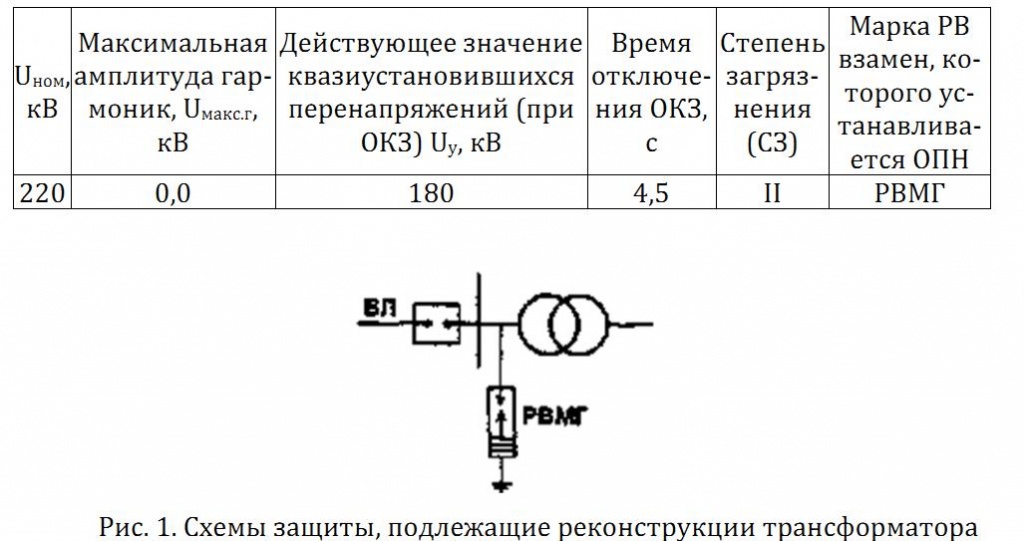

  Провести упрощенный выбор ограничителя перенапряжений нели-
нейного (ОПН), устанавливаемого взамен вентильного разрядника в схе-
мах (рис. 1). Исходные данные приведены в табл.7.
   Разрядник РВМГ установлен на подстанции и не коммутируется вме-
сте с BЛ.
   Данные эксплуатации по наибольшему рабочему напряжению сети
(Uuc) отсутствуют.
Таблица 7
Новый рисунок.JPG

ЗАДАНИЕ 3

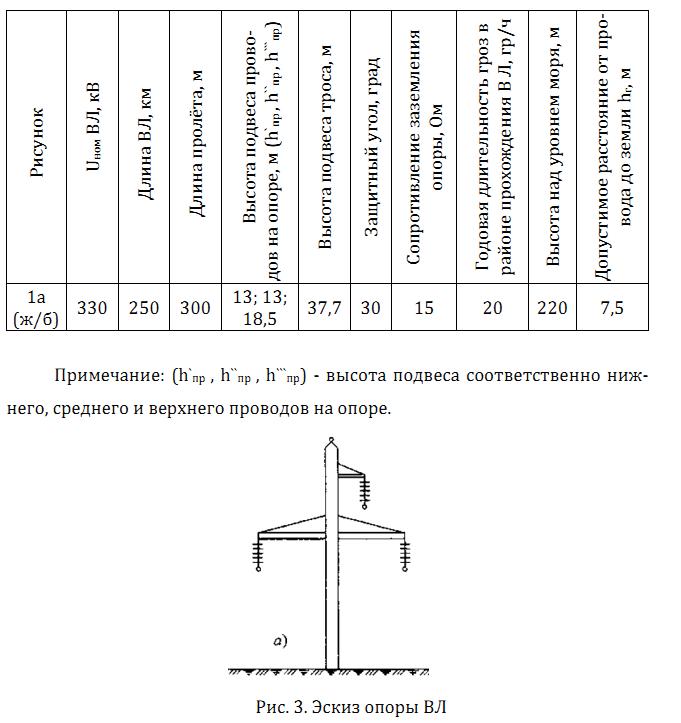

Рассчитать молниезащиты воздушной линии (BJI) электропередачи
на железобетонных или металлических опорах, эскизы которых показаны
на рис. 3. Параметры линии приведены в табл. 11.
Таблица 11
Новый рисунок.JPG
ЗАДАНИЕ 4

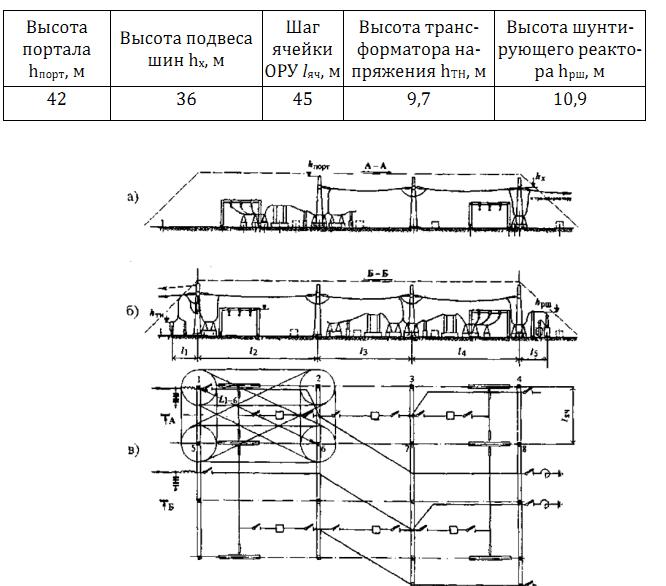

Выбрать высоту молниеотводов и построить зону зашиты от прямых
ударов молнии для открытого распределительного устройства (ОРУ), план
и разрез которого показаны на рис. 5. Исходные данные приведены в табл.
12.
Таблица 12
Новый рисунок.JPG
Рис. 5. ОРУ с полутора выключателями на цепь с трехрядной уста-
новкой выключателей: а- разрез по ячейке трансформатора; б- разрез по
ячейке линии; в - схема заполнения.

           При построении разрезов ОРУ и плана заполнения принять следую-
щие значения габаритов распределительные устройства:
Новый рисунок.JPG
СПИСОК ЛИТЕРАТУРЫ

1. Федоров А. А., Старкова Л. Е. Учебное пособие для курсового и ди-
пломного проектирования по электроснабжению промышленных
предприятий: Учебное пособие для вузов. – 3-е изд., перераб. и доп.
– М.: Энергия, 1987. – 386 с.: ил.
2. Князевский Б.А., Липкин Б.Ю. Электроснабжение промышленных
предприятий: Учеб. для вузов по спец. «Электропривод и автома-
тизация промышленных установок» – 3-е изд., перераб. и доп. – М.:
Высшая школа, 1986. – 421 с.
3. Фёдоров А.А., Каменева В.В. Основы электроснабжения промыш-
ленных предприятий: учебник для вузов .- 3-е изд., перераб, и доп.-
М.: Энергия, 1979. - 408 с., ил.

Задать вопрос по работе
