Контрольная

Вариант 4. Автотранспортный техникум.


Дата сдачи: Декабрь 2012

СОДЕРЖАНИЕ

ВОПРОС 1 3
ВОПРОС 2 6
ВОПРОС 3 8
ВОПРОС 4 11
СПИСОК ЛИТЕРАТУРЫ 13

ВОПРОС 1
Сертификация систем качества.

ВОПРОС 2
Картер редуктора главной передачи крепится болтами к картеру заднего моста автомобиля ГАЗ-3307. Соединение имеет размер М12-4Н5Н/4h.
Требуется:
а) определить по ГОСТу шаг резьбы, номинальные диаметров болта и гайки d1D1, d2D2, (см. приложение, табл. 4, 4а).
б) определить по ГОСТу 16093-81 предельные отклонения диаметров резьбы болта и гайки (см.приложение, табл.5,6);
в) дать полный расчет предельных диаметров резьбы болта и гайки.

ВОПРОС 3
Качество сборки автомобилей обеспечивается соединением деталей с требуемой посадкой.

Исходные данные
Автомобиль – МАЗ-53362.
Агрегат (узел) – коробка передач (КПП).
Деталь №1 – подшипник вторичного вала класса точности «0» (внутреннее кольцо);
Деталь №2 – вторичный вал КПП (шейка под подшипник).
Соединение деталей имеет размер .

Определить:
а) систему данного соединения;
б) верхние и нижние отклонения посадочного внутреннего диаметра подшипника и диаметра вала (см.приложение, табл.3, 7-12);
г) предельные размеры посадочных диаметров подшипника и вала;
д) допуски на изготовление внутреннего диаметра подшипника и вала (сначала под¬считать через их предельные размеры, а затем проверить через их отклонения);
е) максимальный натяг и зазор данного соединения;
ж) допуск посадки (сначала подсчитать через максимальные натяг и зазор, а затем проверить через допуски на изготовление подшипника и шейки вала).
Выполнить графическое изображение полей допусков дан¬ного соедине-ния в масштабе 1000:1, на котором показать их отклонения, предельные размеры и величины максимального и минимального натягов.

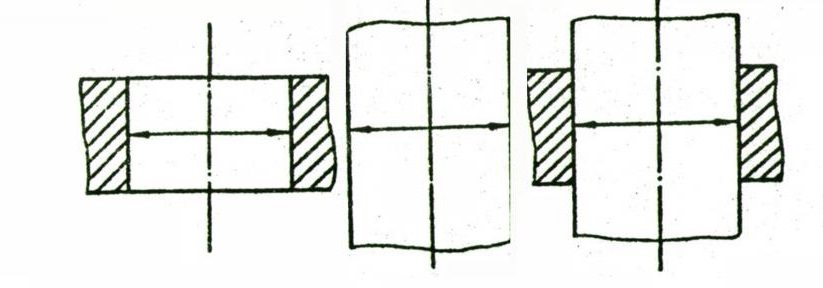

Выполнить в тетради рис.1 с указанием цифровых значений предельных отклонений данных деталей и соединения на чертежах.



ВОПРОС 4

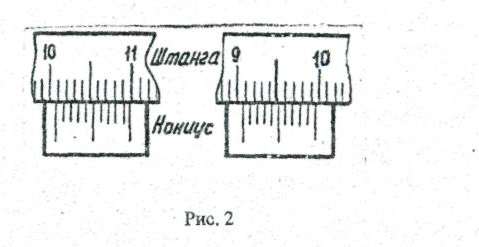

Определить размеры, показанные на двух рисунках штангенциркуля (рис.4).




Требуется:
1. Указать метод (абсолютный или относительный) измерений размера детали штангенциркулем. Дать определение методу.
2. Выполнить расчет нониуса штангенциркуля при точности отсчета i = 0,1 мм и модуле y = 1.
3. Указать пределы измерений всех выпускаемых штангенциркулей.
