500.00 руб

Контрольная

Сопротивление материалов, вариант 6


Дата сдачи: Апрель 2011

Решения представлены в графическом виде. Перевод в письменный вид необходимо осуществлять самостоятельно. Работа состоит из 13 страниц.


Расчетно-графическая работа № 1

Плоская система произольно расположенных сил

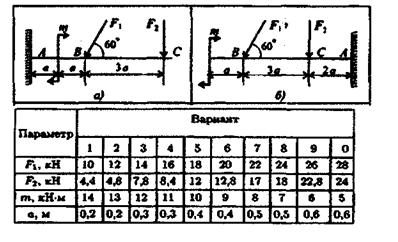

Задание 1. Определить величины реакций в опоре защемленной балки. Провести проверку правильности решения.

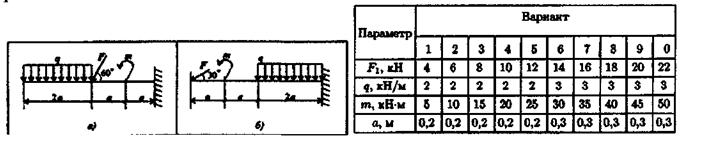

Задание 2. Определить величины реакций в заделке. Провести проверку правильности решения.



Расчетно-графическая работа № 2

Центр тяжести

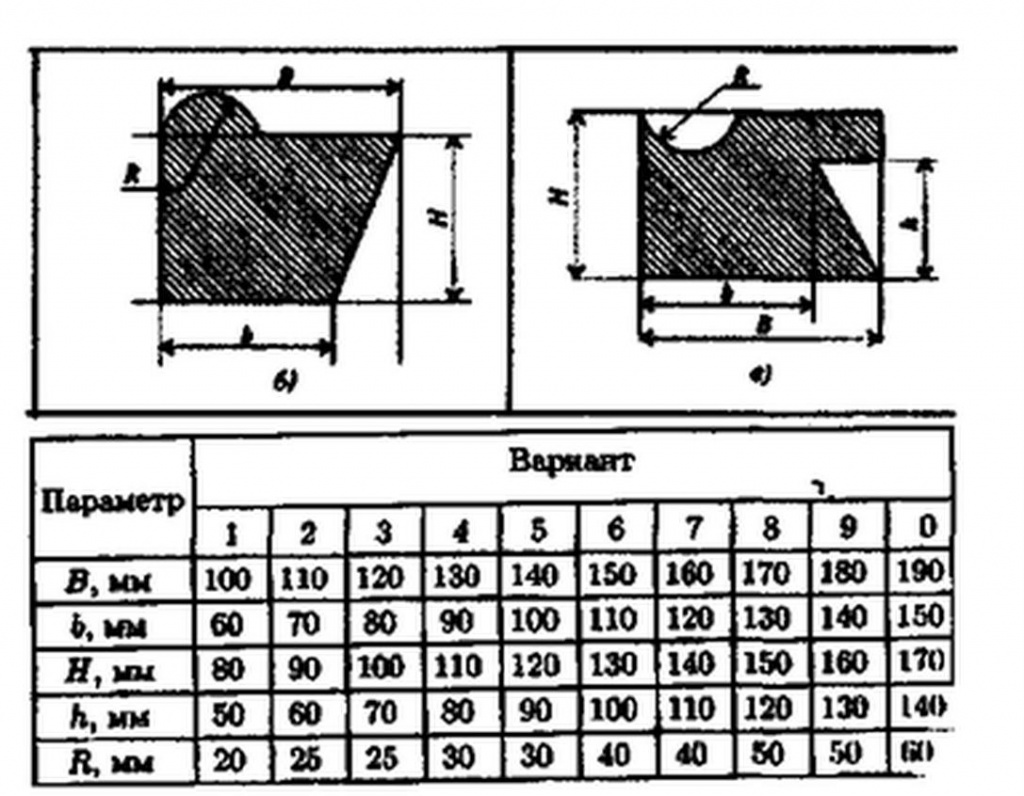

Задание. Определить координаты центра тяжести заданного сечения.



Расчетно-графическая работа № 3

Расчеты на прочность и жесткость при растяжении и сжатии

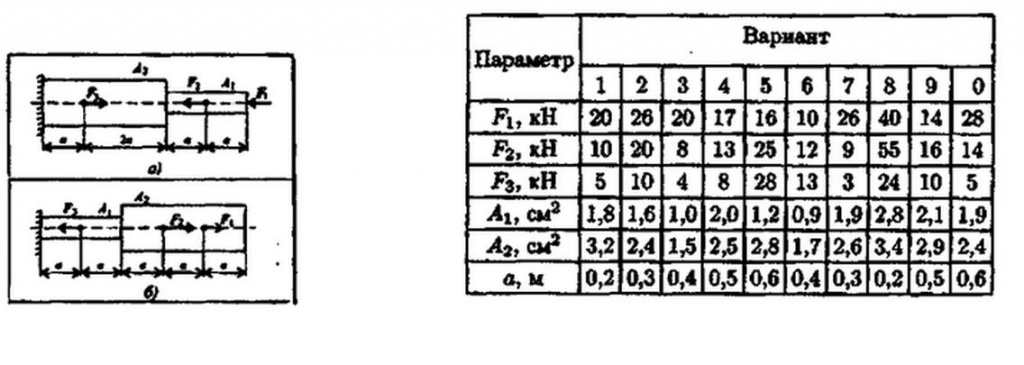

Задание. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса. Двухступенчатый стальной брус нагружен силами F1, F2, F3. Площади поперечных сечений А1 и А2. Принять Е = 2*105 Н/мм.



Расчетно-графическая работа № 4

Расчеты на прочность и жесткость при растяжении и сжатии

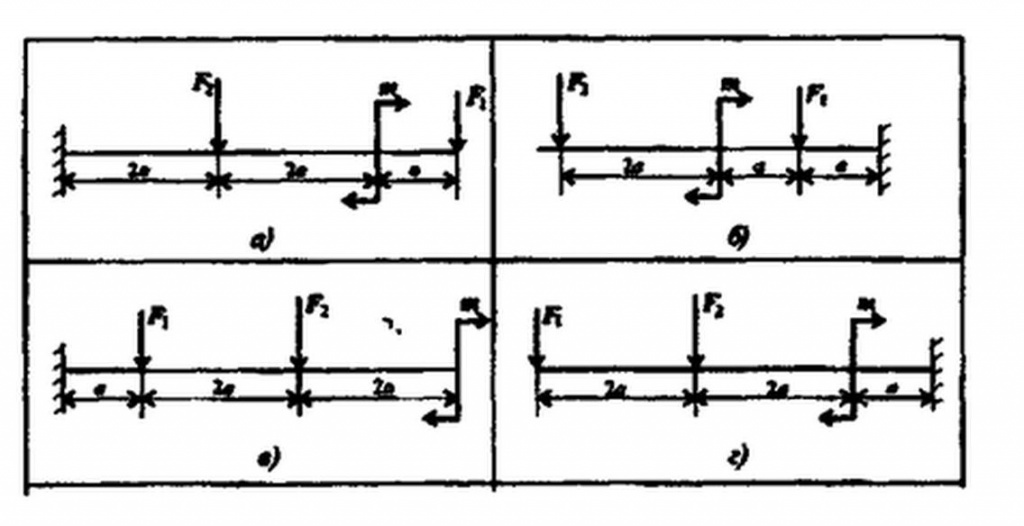

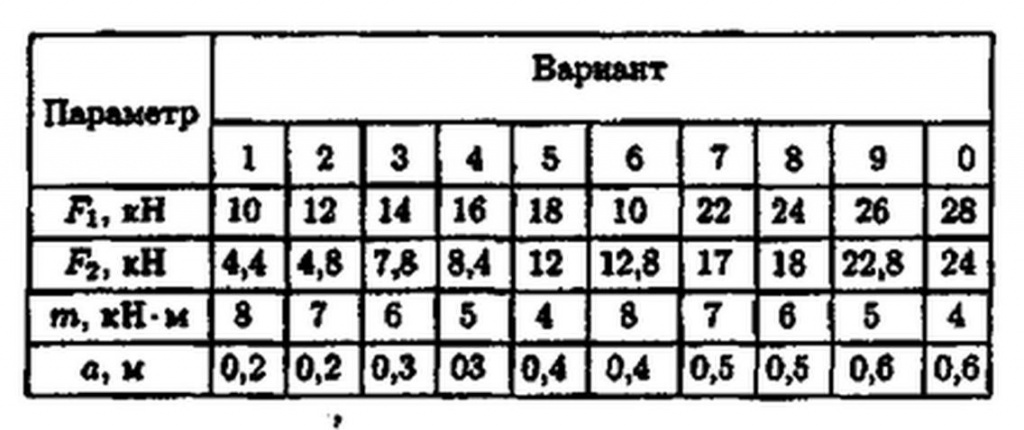

Задание. Для одноопорной балки, нагруженной сосредоточенными силами и парой сил с моментом m, построить эпюры поперечных сил и изгибающих моментов. Найти максимальный изгибающий момент и из условия прочности подобрать поперечное сечение для балки в виде двутавра и прямоугольника с отношением сторон h = 2b. Материал – сталь, допускаемое напряжение 160 МПа. Рассчитать площади поперечных сечений и сделать вывод о целесообразности применения сечения. Пример расчета в учебнике В.П. Олофинская «Техническая механика» лекция 30.




Задать вопрос по работе
