Задача

Задание 1 Вариант 44


Дата сдачи: Ноябрь 2010

Дано:

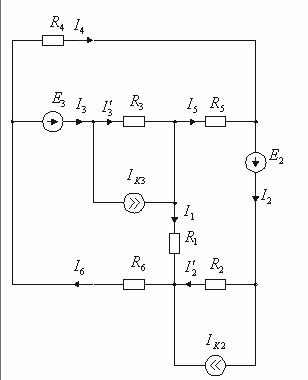

1. Определить токи во всех ветвях схемы по законам Кирхгофа.

2. Определить токи во всех ветвях схемы методом узловых потенциалов.

3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.

4. Определить ток I1, используя метод эквивалентного генератора.

5. Составить баланс мощностей в исходной схеме.

6. Начертить потенциальную диаграмму для любого контура, включающего две ЭДС.

7. Провести расчет тока I1 при изменении сопротивления R1,от 0 до бесконечности. Построить графики I1= f(R1) и P = f(R1), где I1 - ток в ветви, Р - мощность, выделяемая в резисторе.


R1 = 10 Ом, R2 = 40 Ом, R3 = 50 Ом, R4 = 17.5 Ом, R5 = 75 Ом, R6 = 20 Ом, E2 = 34 В, E3 = 125 В, IK2 = 0.4 A, IK3 = 0 A.
