Контрольная
Вариант 1. Монтажный колледж.
Дата сдачи: Ноябрь 2012
Задача 1.
Определить расчетные нагрузки Рм, QH, SM, Гм распределительного пункта, к которому подключены металлорежущие стенки с Кu= 0,14; COS= 0,5; tg= 1,73. Номинальное напряжение сети 0,38/0,22 кВ.

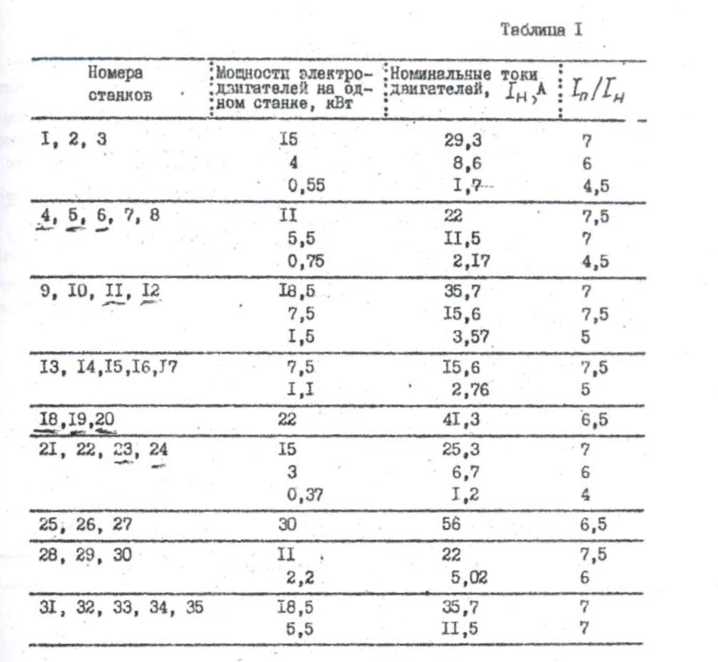

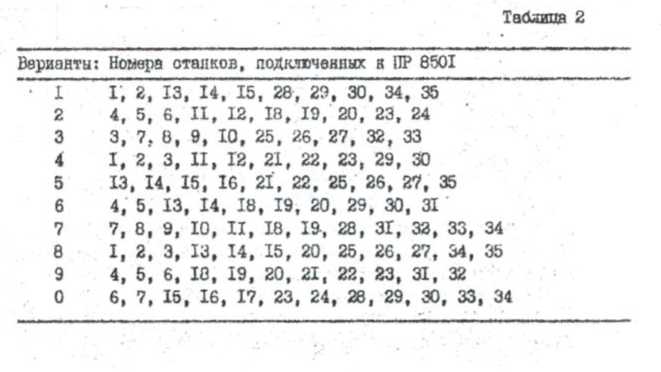

Технические данные оборудования указаны в табл. I. Номера станков, подключенных к распределительному пункту (ПР), указаны в табл.2.
Задача 2
Для ответвления от распределительного пункта ПГ 8501 к металлорежущему станку (см. условия к заданию» I):
в) определять расчетный Im и пиковый lnuk cтанка;
б) выбрать сечение и способ прокладки проводов АПВ;

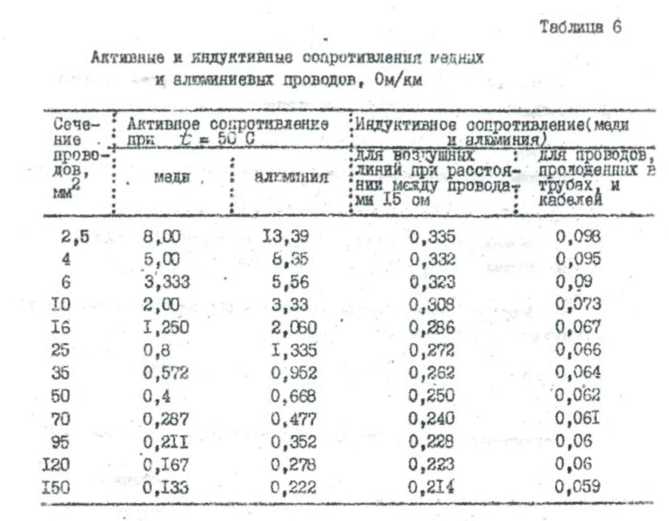

в) в распределительном пункте выбрать автомат BA 51-31 (см. табл. 6);
г) проверить защищенность провода автомата;
д) рассчитать потерю напряжения не участке ПР - стенок, приняв l=10м, cos=0,8, Sin= 0,6.

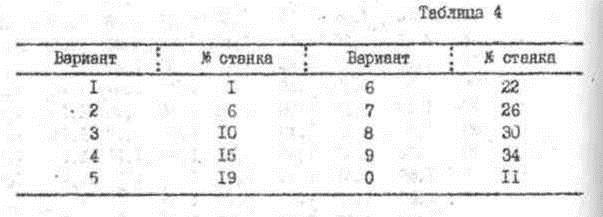

Номер станка указан в табл. 4
Задача 3.
В соответствии с исходными данными, приведенными в табл. 7 для заданного варианта:
а) выбрать сечение кабельной линии по экономической плотности
тока;
б) проверять выбранное сечение на нагрев;
в) рассчитать значения токов трехфазного короткого замыкания в точках K1 и К2.
г) проверить сечение кабельной линия на стойкость к действию тока короткого замыкания.

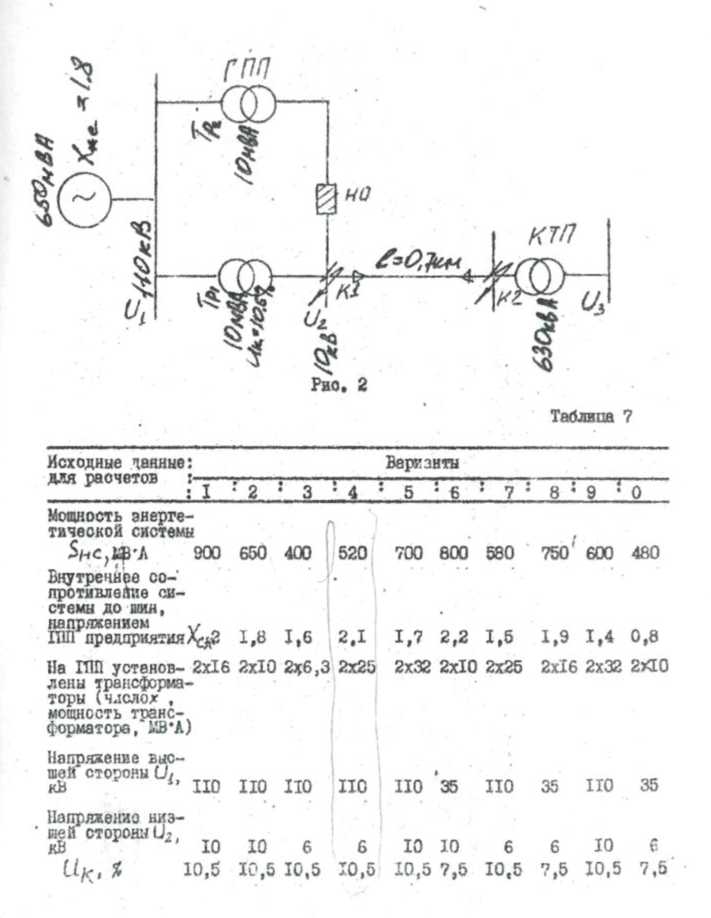

Расчетную схему сети принять по рис. 2.
Задача 4

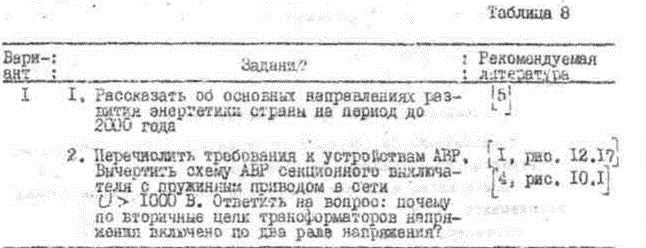

Дайте ответа на вопросы, указанные в табл. 8. Ответы следует иллюстрировать рисунками, схемами, эскизами. При вычерчивании схем следует соблюдать требования Г0СТов к изображению и буквенным обо¬значениям элементов электрических схем.
