Курсовая Вариант 6. Политех, Электроснабжение. Купить за 1 800.00 руб в Красноярске.

1 800.00 руб

Курсовая

Вариант 6. Политех


Дата сдачи: Октябрь 2012

Работа состоит из 40 страниц  + четыре чертежа + РАСЧЁТ КЗ В БАЗИСНЫХ ЕД.+ РАСЧЁТ КЗ В БАЗИСНЫХ ЕД в версии 13.

Исходные данные на проектирование:

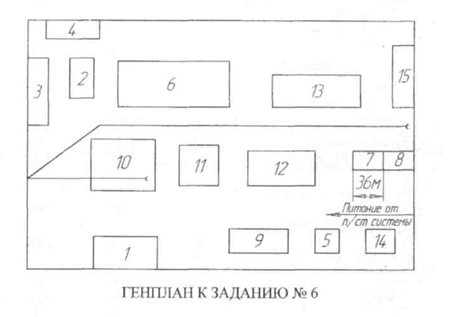

1. Схема генерального плана завода.
2. Сведения об электрических нагрузках по цехам завода.
3. Питание может быть осуществлено от подстанции энергосистемы не-ограниченной мощности, на которой установлены два трёхобмоточных трансформатора мощностью по 100 МВА, напряжением 230/37/10,5 кВ. Работа трансформатора разделительная. Мощность КЗ на стороне 230 кВ равна 2100 MBА.
4. Расстояние от подстанции энергосистемы до завода 1,2 км.
5. Стоимость электроэнергии за 1 кВтч задает преподаватель.
6. Завод работает в три смены.

Таблица 1 – Электрические нагрузки завода ферросплавов

Наименование





Количество электроприемников

Установленная мощность электроприемников, кВт

одного

суммарная

1 . Гараж

20

1-20

250

2. Столовая

30

1-40

350

3. Заводоуправление

10

1-20

80

4, ЦЗЛ и СКВ

30

1-28

370

5. Компрессорная:







а) 0,4 кВ

30

10-40

500

б) синхронные двигатели 10 кВ

4

1250

5000

6. Цех электропечей № 1:







а) 0,4кВ

80

1-50

3700

б) электродуговые печи 30т

2

10000

20000

7. Кузнечно-механический цех

Табл. 2

8. Электроремонтный цех

30

1-30

280

9. Склад оборудования

10

1-20

120

10. Склад кварцита, кокса

20

1-40

400

11. Цех дробления и подготовки шихты

40

1-50

890

12. Цех электрических печей № 2







а) 0,4 кВ

50

1-80

2000

б) электродуговые печи 20 т

2

7000

 14000

13. Цех электрических печей № 3:







а) 0,4 кВ

50

1-80

1700

б) электродуговые печи 25 т

4

8500

 34000

14, Насосная:







а)0,4кВ

10

100

1000

б) синхронные двигатели 10 кВ

4

1500

6000

15. Склад оборудования и запас­ных частей

20

10-20

320


Освещение цехов и территории завода определить по площади.

Новый рисунок.png

СОДЕРЖАНИЕ

1 Краткая характеристика технологического процесса и требования к надежности электроснабжения
2 Определение расчетных электрических нагрузок предприятия
2.1. Определение расчетных нагрузок цехов
2.2. Определение расчетной нагрузки завода с учетом компенсации реактивной мощности потерь в трансформаторах
3. Определение центра электрических нагрузок
4. Определение числа и мощности трансформаторов ГПП
5.Технико-экономическое сравнение вариантов внешнего электроснабжения
5.1. Выбор вариантов
5.2.Первый вариант внешнего электроснабжения
5.2.1.Капитальные затраты
5.2.2.Ежегодные затраты
5.2.3.Приведенные затраты
5.3.Второй вариант внешнего электроснабжения
5.3.1.Капитальные затраты
5.3.2.Ежегодные затраты
5.3.3.Приведенные затраты
5.4.Выбор оптимального варианта
6. Выбор числа и мощности цеховых трансформаторов и выбор компенсирующих устройств
7. Выбор кабелей
8. Расчет токов короткого замыкания
9. Выбор оборудования
10. Выбор системы электроснабжения механической мастерской
10.1.Определение расчетной нагрузки цеха методом упорядочных диаграмм
Приложение 1 Силовая нагрузка , Осветительная нагрузка
Приложение 2 Потребители
Приложение 3 Расчет электрических нагрузок методом упорядоченных диаграмм
Список использованных источников

Список использованных источников

1 Справочник по проектированию электроэнергетических систем / Под ред. С. С. Рокотяна и И. М. Шапиро. – 3-е изд., перераб. и доп. – М.: Энергоатомиздат, 1985.

2 А. А. Федоров, А. Е. Старкова. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий: Учеб. пособие для вузов, - М.: Энергоатомиздат, 1987.

3 Справочник по электроснабжению промышленных предприятий:
Промышленные электрические сети. 2-е изд., перераб. и доп./ Под общей ред. А. А. Федорова и Г. В. Сербиновского. – М.: Энергия, 1980.

4 Справочник по электроснабжению и электрооборудованию: В 2 т. Т.1. Электроснабжение / Под общ. ред. А. А. Федорова. – М.: Энергоатомиздат, 1986.

5 Б. Н. Неклепаев, И. П. Крючков. Электрическая часть электрических станций и подстанций.: Справочные материалы для курсового и дипломного проектирования: Учеб. пособие для вузов. 4-е изд., перераб. и доп. – М.: Энергоатомиздат, 1989.

6 Основы электроснабжения промышленных предприятий. Метод. указанияк курсовому проектированию для студентов специальности 0303 . Красноярск, КПИ, 1982.

7 Л. А. Солдаткина. Электрические сети и системы: Учеб. пособие для вузов. – М.: Энергия, 1978

8 В. А. Гольстрем, Ю. А. Кузнецов. Энергетический справочник инженера.- К.: Техника, 1983

9 Конструкции закрытых распределительных устройств электрических станций и подстанций: Учеб. пособие / В.П. Возовик, В.А. Ермаков, В.А. Тремясов, М.Д. Чижова. Красноярск: ИПЦ КГТУ, 2001. 84 с.

10 Л. Д. Рожкова, В. С. Козулин. Электрооборудование станций и подстанций: Учебник для техникумов. – 2-е перераб. – М.: Энергия, 1980. – 600 с., ил.
