Контрольная
Вариант 8
Дата сдачи: Октябрь 2012
СОДЕРЖАНИЕ
ЗАДАЧА 1 3
ЗАДАЧА 2 5
ЗАДАЧА 3 7
ВОПРОС 1 12
ВОПРОС 2 16
СПИСОК ЛИТЕРАТУРЫ 21
ЗАДАЧА 1
Определить расчетные нагрузки Рм, Qм, Sм, Iм распределительного пункта, к которому подключены металлорежущие станки с Ки= 0,14; cosφ = 0,5; tgφ = 1,73. Номинальное напряжение сети 0,38/0,22 кВ.
Технические данные оборудования указаны в табл., 1. Номера станков, подключенных к распределительному пункту (ПР), указаны в табл.2.

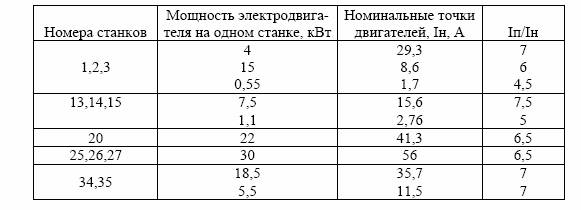

Таблица 1
Таблица 2
ЗАДАЧА 2
Для ответвления от распределительного пункта ПР 8501 к металлорежущему станку (см. условия к заданию 1):
а) определить расчетный Iм и пиковый Iпик. станка;
б) выбрать сечение и способ прокладки проводов АПВ;
в) в распределительном пункте выбрать автомат ВА 51-31;
г) проверить защищенность провода автомата;
д) рассчитать потерю напряжения на участке ПР станок, приняв l = 10 м, cosφ = 0,8, sinφ = 0,6.
Номер станка указан в таблице 4.
Рис. 1
Таблица 4.

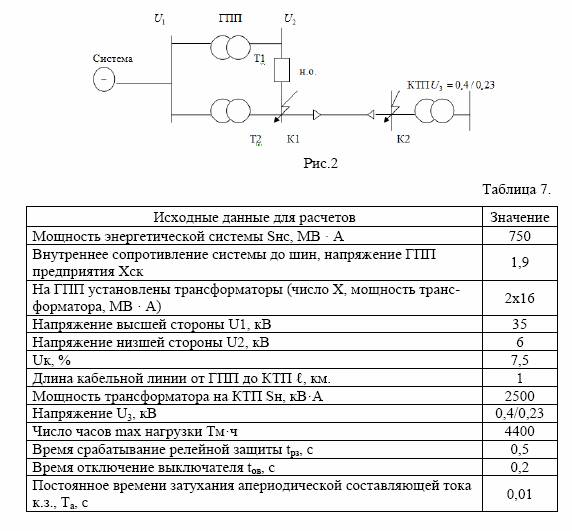

ЗАДАЧА 3
В соответствии с исходными данными, приведенными в таблице 7. для заданного варианта:
а) выбрать сечение кабельной линии по экономической плотности тока;
б) проверить выбранное сечение на нагрев;
в) рассчитать значение токов трехфазного короткого замыкания в точках К1 и К2;
г) проверить сечение кабельной линии на стойкость к действию тока короткого замыкания.
Расчетную схему сети принять по рисунку 2.
ВОПРОС 1
Рассказать о назначении и построении картограммы нагрузок привести пример.
ВОПРОС 2
Что такое АПВ? Рассказать о назначении и области применении. Перечислить требования к устройствам АПВ, привести пример схемы АПВ.
СПИСОК ЛИТЕРАТУРЫ
1. Князевский Б.А., Липкин Б. Ю. Электроснабжение промышленных предприятий, - М.”Высшая школа”, 1979.
2. Липкин Б.Ю. Электроснабжение промышленных предприятий и ус-тановок, - М.: Высшая школа, 1990.
3. Цигельман И.Е. Электроснабжение гражданских зданий и комму-нальных предприятий, - М.: Высшая школа, 1988.
4. Коновалова Н.Н. Рожкова Л.Д. Электроснабжение промышленных предприятий и установок, - М.: Энергоавтомиэдак, 1989.
5. Основные положения Энергетической программы СССР на дли-тельную перспективу – М.: Политиздат, 1988.
