Контрольная

Детали машин. Вариант 7


Дата сдачи: Июнь 2017

СОДЕРЖАНИЕ

ЗАДАЧА 1 3
ЗАДАЧА 2 5
ЗАДАЧА 3 8
СПИСОК ЛИТЕРАТУРЫ 10

ЗАДАЧА 1

Для соединении тонкостенных листов рассчитать: 1. Соединения точеч-ной контактной сваркой. 2. Клеевое соединение внахлестку клеем типа БФ. Для получения конструкций соединений произвести сравнительный анализ.

Дано:
Fа = 3,5 кН;
δ = 1,5 мм;
вид нагрузки – переменная.


ЗАДАЧА 2

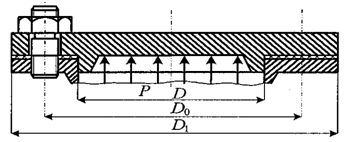

Рассчитать шпильки, которыми крышка прикреплена к паровому цилиндру. Давление в цилиндре р, внутренний диаметр цилиндра D и наружный диаметр крышки D1 даны в таблице. Недостающими данными задаться.


Варианты

1

р, МПа

0,42

D,мм

310

D1,мм

410

Z,шт.

6

Материал болтов класса прочности

3,6


При расчете принять: По условию герметичности: при мягкой прокладке Кзат. = (1,3.. .2,5); при металлической плоской прокладкеКзат = (2...5). Коэффициент внешней нагрузки χ = 0,45. Допускаемое напряжение растяжения [σ]р = 0,6σТ

ЗАДАЧА 3

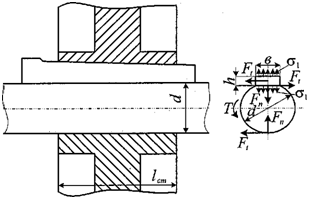

Рассчитать на прочность соединение, выполненное с помощью фрикционной шпонки. Материал вала и ступицы - сталь 45. Передаваемый момент Т и диаметр вала d дан в таблице.


Варианты

1

Т, Нм

70

d,мм

20


1. Принять для сталей σ1 = 40. ..50 МПа; f = 0,13...0,18.

1. Соединение может выполняться как подвижным, так и неподвижным с концами шпонок плоским или скругленными.
2. Для неподвижных соединений, выполненных из стали, принимают [σ]см=150 МПа, а для подвижных - [σ]см = 40…50 МПа.
