Задача Вариант 3-1, Детали машин. Купить за 600.00 руб в Красноярске.

600.00 руб

Задача

Вариант 3-1


Дата сдачи: Март 2017

СОДЕРЖАНИЕ

ЗАДАЧА 1 3
ЗАДАЧА 2 5
ЗАДАЧА 3 7
СПИСОК ЛИТЕРАТУРЫ 8



ЗАДАЧА 1

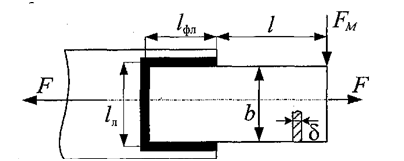

Рассчитать комбинированное соединение лобовыми и фланговыми швами, нагруженное осевой и радиальной силами. Сварка ручная электродами Э42А. Материал соединяемых элементов сталь Ст. 3. Данные для расчета приведены в таблице.
03-29 1.png

Ff,Н м

10

Fr, Нм

10

l, мм

0,8


1. Принять толщину листа δ равную катету углового шва, т.е. δ=k. Длину фланговых швов lфл принять равной 0,5 lл.
2. Нагрузка спокойная.

ЗАДАЧА 2

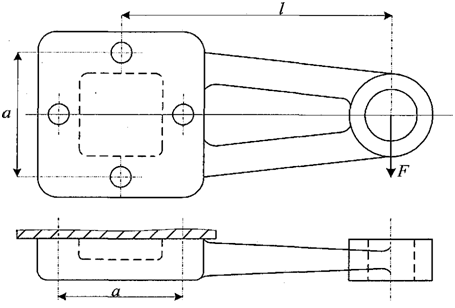

Кронштейн крепится к колонке 4 болтами, поставленные в отверстие с зазором. Определить диаметры болтов. Материал болтов - сталь Ст.3; затяжка болтов не контролируется; f - коэффициент трения на стыке.

03-29 2.png

F,кН

0,8

f

0,1

а, мм

300

l, мм

800


ЗАДАЧА 3

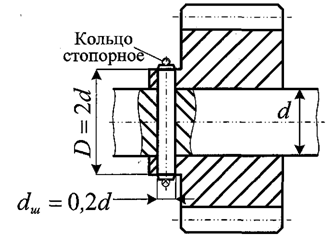

Рассчитать цилиндрический штифт крепления шестерни на валу. Диаметр валаdи передаваемый момент Т дан в таблице.

03-29 3.png

T, Нм

60

d, мм

25



СПИСОК ЛИТЕРАТУРЫ
1. Иванов М.Н. Детали машин.- М: Высш. шк., 2002.- 408 с: ил.
2. Иванов М.Н. Детали машин.- М: Высш. шк., 1991.- 383 с: ил.
3. Гузенков П.Г. Детали машин.- М: Высш. шк., 1986.- 359 с: ил.
4. В.А. Анурьев Справочник конструктора – машиностроителя: В 3т. Т1. –Под ред. И.Н. Жестковой. – М: Машиностроение, 2001.
5. В.А. Анурьев Справочник конструктора – машиностроителя: В 3т. Т2. – Под ред. И.Н. Жестковой. – М: Машиностроение, 2001.
6. Д.С. Левятов, Г.Б. Соскин. Расчеты и конструирование деталей машин: Учебник для средн. проф. – техн. училищ. – М.: Высшая школа», 1985.
