600.00 руб
Контрольная
Вариант 22. Красноярский автотранспортный техникум
Дата сдачи: Июнь 2013
СОДЕРЖАНИЕ
Задача 1 3
Задача 2 6
Задача 3 10
Задача 4 12
Список литературы 14
Задача 1

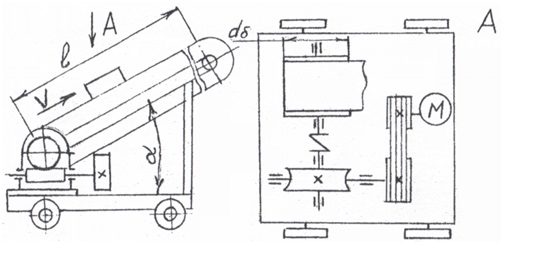

Для привода ленты передвижного транспортера определить требуемое тяговое усилие ленты, подобрать электродвигатель, определить скорости вращения и вращающие моменты на валах привода, если масса груза, приходящаяся на 1 м ленты, 60 кг/м, скорость перемещения ленты V = 1 м/с, диаметр барабана dб = 200 мм, время пуска t = 1,2 с, длина транспортера l = 7 м, угол наклона ленты α = 20o. Массой ленты транспортера и других деталей пренебречь.
Задача 2
Согласно данным, полученным при решении задачи 1, выполнить расчет червячной передачи редуктора. Работа передачи длительная.
Задача 3
Исходя из результатов решения первой и второй задач, определить основные размеры ведомого вала червячной передачи, выполнить эскизную компоновку узла вала и подобрать для данного вала подшипники качения.
Задача 4

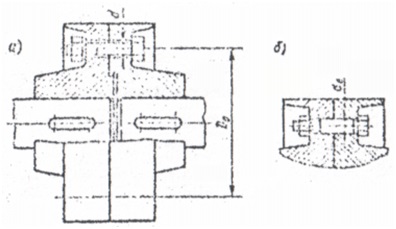

Фланцевая муфта передает расчетный вращающий момент Т = 1800 Нм. Число болтов, соединяющих стальные фланцы полу муфт Z=6. Диаметр окружности, по которой расположены болты Д0 = 240 мм, Определить диаметр болтов d , поставленных с зазором. Коэффициент запаса по сдвигу полумуфт К = 2. Коэффициент трения на стыке полумуфт f = 0,2. Материя болтов класса прочности 5.6. Затяжка болтов контролируемая. Нагрузка постоянная. Определить также диаметр стержня болтов d0, поставленных без зазора, если число болтов принято Z2 = 4. Сделать вывод.
Согласно данным, полученным при решении задачи 1, выполнить расчет червячной передачи редуктора. Работа передачи длительная.
Задача 3
Исходя из результатов решения первой и второй задач, определить основные размеры ведомого вала червячной передачи, выполнить эскизную компоновку узла вала и подобрать для данного вала подшипники качения.
Задача 4
Фланцевая муфта передает расчетный вращающий момент Т = 1800 Нм. Число болтов, соединяющих стальные фланцы полу муфт Z=6. Диаметр окружности, по которой расположены болты Д0 = 240 мм, Определить диаметр болтов d , поставленных с зазором. Коэффициент запаса по сдвигу полумуфт К = 2. Коэффициент трения на стыке полумуфт f = 0,2. Материя болтов класса прочности 5.6. Затяжка болтов контролируемая. Нагрузка постоянная. Определить также диаметр стержня болтов d0, поставленных без зазора, если число болтов принято Z2 = 4. Сделать вывод.
Список литературы
1. Шейнблит А.Е. Курсовое проектирование деталей машин. М. «Высшая школа» 1991.
2. Чернилевский Д.В., Лаврова Е.В., Романов В.А. Техническая механика. М., 1982.
3. Олофинская В.П. Техническая механика: Курс лекций с вариантами практических и тестовых заданий: Учеб.пособие для студентов учреждений сред. проф.образования, обуч-ся по спец.техн.профиля/ В. П. Олофинская. -М.: ФОРУМ; ИНФРА-М, 2003.
4. Мещерский И.В. Задачи по теоретической механике: Учеб. пособие для студ.вузов,обуч.по техн.спец./И.В.Мещерский; Под ред. В.А.Пальмова, Д.Д.Меркина.-45-е изд.,стер.-СПб.и др.: Лань, 2006.
5. Бать М.И и др. Теоретическая механика в примерах и задачах. Учеб.пособ. для вузов. В 2-х т./М.И.Бать, Г.Ю.Джанелидзе, А.С. Кельзон.-9-е изд., перераб.-М.:Наука,1990.
6. Техническая механика. А.А. Эрдери, Ю.А. Медведев, Н.А. Эрдери. Издательство: М., Высшая школа, 1991.
