400.00 руб
Контрольная
Вариант 1. Автотранспортный техникум.
Дата сдачи: Май 2007
Содержание
1. Задача № 1………………………………………………………… 3
2. Задача № 2………………………………………………………… 8
3. Задача № 3………………………………………………………… 12
4. Задача № 4………………………………………………………… 14
Литература…………………………………………………………… 16
Задача 1
Для привода толкающего конвейера линии ТО-1 автомобилей ЗИЛ-4331 определить требуемое тяговое усилие конвейера, подобрать электродвигатель, определить скорости вращения и вращающие моменты на валах привода, если число постов на поточной линии n=3, скорость движения V=10 м/мин, диаметр ведущей звездочки Д3=200 мм, время пуска t=3 с.
Задача 2
Согласно данным, полученным при решении задачи I, выполнить расчет червячной передачи редуктора. Работа передачи длительная.
Задача 3
Исходя из результатов решения первой и второй задач, определить основные размеры ведущего вала червячной передачи, выполнить эскизную компоновку узла вала и подобрать для данного вала подшипники качения.
Задача 4.

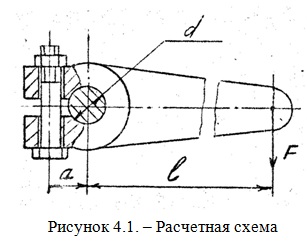

Для клеммового соединения с разрезной ступицей определить необходимый диаметр болтов по следующим данным:
величина силы F=800 Н, диаметр вала d=50 мм, плечо рычага l=550 мм, размер a=d=50 мм, коэффициент трения между ступицей рычага и валом f=0,16 , число болтов z=2 . Материал болтов класса прочности 5,6, затяжка болтов неконтролируемая, нагрузка постоянная.
Литература
1. Куклин Н.Г., Куклина Г.С. Детали машин. М., 1987.
2. Аркуша А.И., Фролов М.И. Техническая механика. М., 1983.
3. Курсовое проектирование деталей машин. С.А. Чернавский, К.Н. Боков и др. М., 1988.
4. Романов М.Я., Константинов В.А., Покровский Н.А. Сборник задач по деталям машин. М., 1984.
