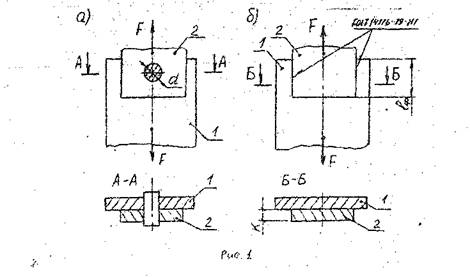

Детали 1 и 2 (рис. 1,б) выполнены из стали Ст% и сварены фланговыми швами с катетом К = 6 мм и длиной lф = 120 мм с помощью ручной дуговой сварки электродом Э42А. Сварное соединение решено заменить на шарнирное (рис. 1,а). Определить диаметр пальца d из условия прочности пальца при срезе. Допустимое напряжение растяжения материала деталей 1 и 2 [σ]р = 180 Н/мм2, допустимое напряжение среза материала пальца (сталь 45) [τ]ср = 80 Н/мм2.
