1. ЗАДАНИЕ

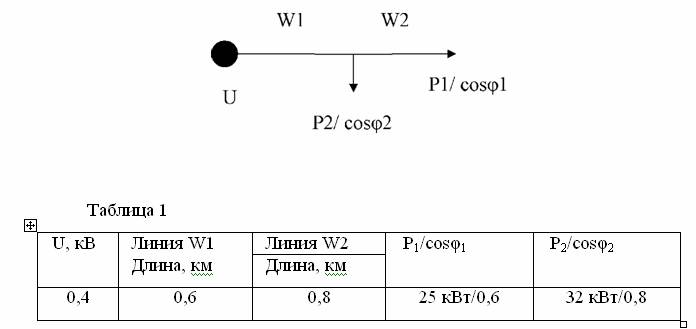

Дана электрическая сеть с нагрузками P₁ и Р₂ в кВт, cosφ₁ и cosφ₂ - коэффициенты мощности нагрузок. Напряжение источника U в кВ. Даны линии W1 и W2, их длина в км. Линии кабельные двухцепные. Кабель проложен в воздухе, температура окружающей среды +5°С. Изоляция кабеля ПХВ. Выбрать сечение кабеля по допустимому току нагрева. Данные для расчетов представлены в таблице далее.

U = 0,4 кВ;

L₁ = 0,6 км; L₂ = 0,8 км;

P₁ = 25 кВт; cosφ₁ = 0,6;

P₂ = 32 кВт; cosφ₂ = 0,8.

1. Баркан Я.Д. Эксплуатация электрических систем: учеб. пособие для электроэнергетических специальностей ВУЗов. – М.: Высш. шк.,1990. – 304 с.
2. Пелисье Р. Энергетические системы / пер. с фр. – М.: Высш. шк., 1982. – 568 с.
3. Неклепаев Б.Н. Электрическая часть электростанций и подстанций: учебник для ВУЗов. – М.: Энергоатомиздат, 1986. – 610 с.
4. Герасименко А.А. Передача и распределение электрической энергии: учеб. пособие / А.А. Герасименко, В.Т. Федин. – Ростов-на-Дону; Красноярск: Издательские проекты, 2006. – 720 с.
