Контрольная

Расчет параметров схем замещения электрических сетей


Дата сдачи: Февраль 2012

1. ЗАДАНИЕ

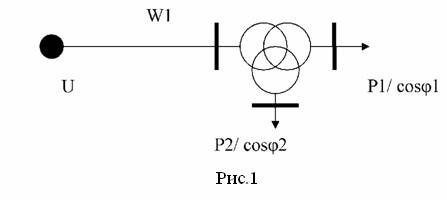

Дана электрическая сеть (линия и ТП) с нагрузками P1 и Р2 в МВт, cosφ1 и cosφ2 - коэффициенты мощности нагрузок. Напряжение источника U в кВ. Линия W1 имеет длину в км. Линия двухцепная воздушная и выполнена сталеалюминиевыми проводами. Тмах = 4500 часов, Dcp = 3,5 м.


Требуется определить сечения проводов и выбрать трансформаторы ТП (в схеме сети могут быть выбраны как трансформаторы, так и автотрансформаторы). Напряжения шин потребителей выберите в соответствии с классами напряжения трансформатора, указанными в справочнике. Ориентировочно могут быть взяты напряжения 110, 35, 10, 6 кВ. Количество трансформаторов 2. Составьте схему замещения сети и определите параметры её элементов. Данные для расчетов представлены в таблице далее.

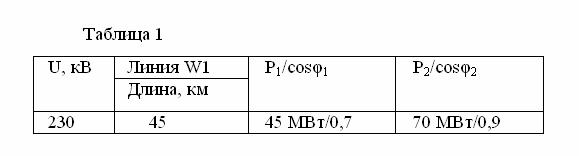

U = 230 кВ;

L = 45 км;

P1 = 45 МВт; cosφ1 = 0,7;

P2 = 70 МВт; cosφ2 = 0,9.

СПИСОК ЛИТЕРАТУРЫ

1. Баркан Я.Д. Эксплуатация электрических систем: учеб. пособие для электроэнергетических специальностей ВУЗов. – М.: Высш. шк.,1990. – 304 с.
2. Пелисье Р. Энергетические системы / пер. с фр. – М.: Высш. шк., 1982. – 568 с.
3. Неклепаев Б.Н. Электрическая часть электростанций и подстанций: учебник для ВУЗов. – М.: Энергоатомиздат, 1986. – 610 с.
4. Герасименко А.А. Передача и распределение электрической энергии: учеб. пособие / А.А. Герасименко, В.Т. Федин. – Ростов-на-Дону; Красноярск: Издательские проекты, 2006. – 720 с.
